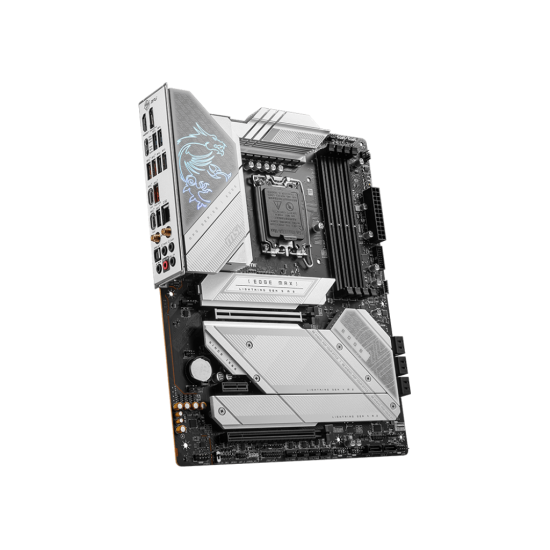

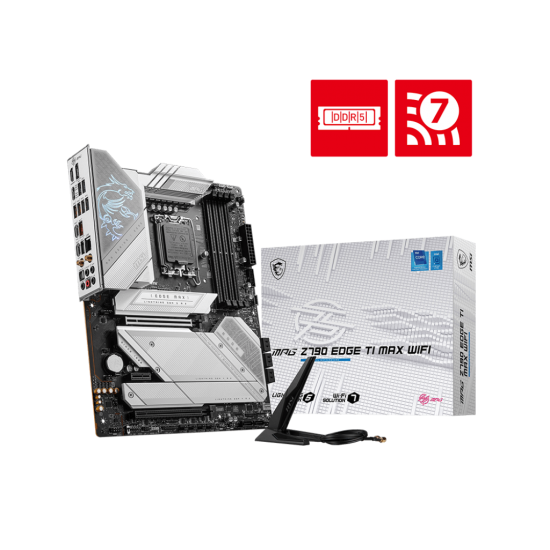

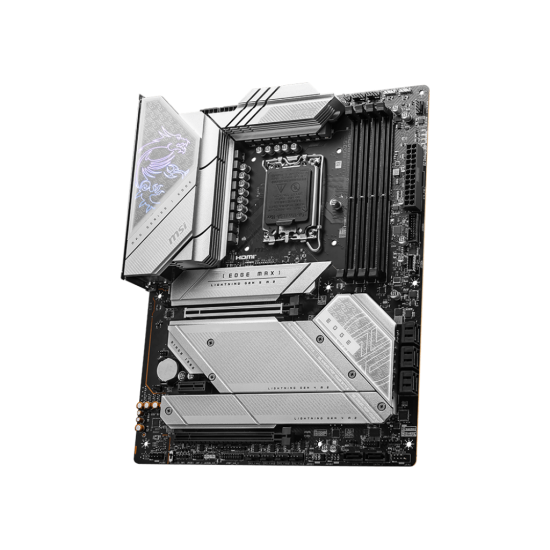

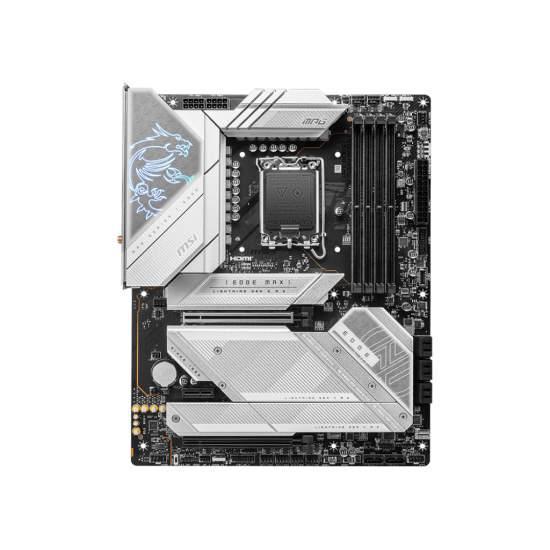

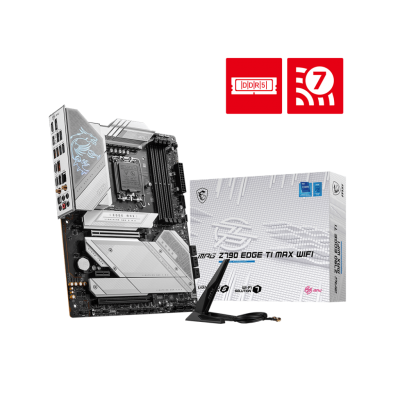

BO MẠCH CHỦ MSI MPG Z790 EDGE TI MAX WIFI

BỘ VI MẠCH

INTEL Z790

***

BỘ VI XỬ LÝ

Hỗ trợ Bộ vi xử lý Intel® Core™ thế hệ 14/13/12, Bộ vi xử lý Intel® Pentium® Gold và Celeron®

LGA 1700

***

BỘ NHỚ

4x DDR5, Dung lượng bộ nhớ tối đa 256GB

Hỗ trợ bộ nhớ 7800+(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz

Tối đa. Tần số ép xung:

• 1DPC 1R Tốc độ tối đa lên đến 7800+ MHz

• 1DPC 2R Tốc độ tối đa lên đến 6600+ MHz

• 2DPC 1R Tốc độ tối đa lên đến 6400+ MHz

• 2DPC 2R Tốc độ tối đa lên đến 5600+ MHz

Hỗ trợ chế độ Kênh đôi

Hỗ trợ bộ nhớ không ECC, không đệm

Hỗ trợ Intel® Extreme Memory Profile

-***

ĐỒ HỌA TÍCH HỢP

1x HDMI™

Hỗ trợ HDMI™ 2.1, độ phân giải tối đa 4K 60Hz*

1x DisplayPort

Hỗ trợ DP 1.4, độ phân giải tối đa 8K 60Hz*

*Chỉ khả dụng trên các bộ xử lý có đồ họa tích hợp. Thông số kỹ thuật đồ họa có thể thay đổi tùy thuộc vào CPU được cài đặt.

***

KHE CẮM MỞ RỘNG PCI

2 khe cắm PCI-E x16

1 khe cắm PCI-E x1

PCI_E1 Gen PCIe 5.0 hỗ trợ tối đa x16 (Từ CPU)

PCI_E2 Gen PCIe 3.0 hỗ trợ tối đa x1 (Từ Chipset)

PCI_E3 Gen PCIe 4.0 hỗ trợ tối đa x4 (Từ Chipset)

***

ÂM THANH

Bộ giải mã Realtek® ALC4080

Âm thanh hiệu suất cao USB 7.1 kênh

Hỗ trợ phát lại lên đến 32-Bit/384 kHz ở mặt trước

***

KHE CẮM Ổ CỨNG MỞ RỘNG

5x M.2

M.2_1 Nguồn (Từ CPU) hỗ trợ tối đa PCIe 5.0 x4, hỗ trợ thiết bị 22110/2280/2260

M.2_2 Nguồn (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ thiết bị 2280/2260

M.2_3 Nguồn (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4 / chế độ SATA, hỗ trợ thiết bị 2280/2260/2242

M.2_4 Nguồn (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ thiết bị 2280/2260/2242

M.2_5 Nguồn (Từ Chipset) hỗ trợ tối đa PCIe 4.0 x4, hỗ trợ thiết bị 2280/2260

8x SATA 6G

*Khe cắm PCI_E1 sẽ là Gen5x8 khi lắp SSD M.2 vào khe cắm M2_1.

* SATA_1 & SATA_2 sẽ không khả dụng khi lắp ổ SSD SATA M.2 vào khe cắm M2_3.

***

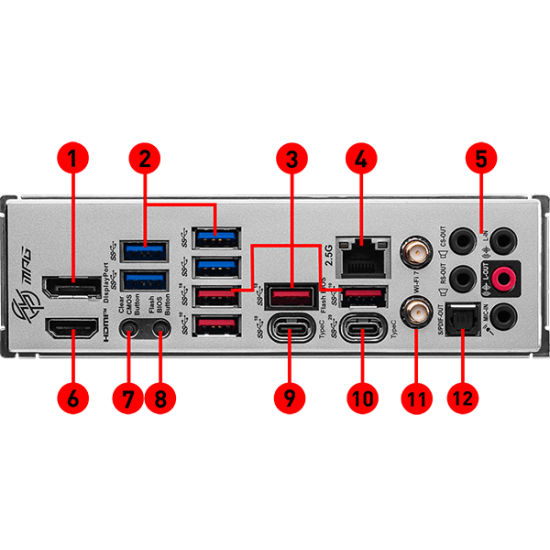

CỔNG USB

4x USB 2.0 (Mặt trước)

4x USB 5Gbps Loại A (Mặt sau)

2x USB 5Gbps Loại A (Mặt trước)

4x USB 10Gbps Loại A (Mặt sau)

1x USB 10Gbps Loại C (Mặt sau)

1x USB 10Gbps Loại C (Mặt trước)

1x USB 20Gbps Loại C (Mặt sau)

***

MẠNG

Mạng LAN Intel® 2.5Gbps

***

MẠNG LAN KHÔNG DÂY &

BLUETOOTH

Giải pháp Wi-Fi 7

Mô-đun không dây được cài đặt sẵn trong khe cắm M.2 (Key-E)

Hỗ trợ MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (320MHz) lên đến 5.8Gbps

Hỗ trợ 802.11 a/ b/ g/ n/ ac/ ax

Hỗ trợ Bluetooth® 5.4**, MLO, 4KQAM

* Hỗ trợ băng tần 6GHz có thể tùy thuộc vào quy định của từng quốc gia và Wi-Fi 7 sẽ sẵn sàng trong Windows 11 SV3.

** Phiên bản Bluetooth có thể được cập nhật, vui lòng tham khảo trang web của nhà cung cấp chipset Wi-Fi để biết chi tiết. Lịch trình hỗ trợ Bluetooth 5.4 tùy thuộc vào gói Windows 11 của MSFT.

***

IO NỘI BỘ

1x Đầu nối nguồn (ATX_PWR)

2x Đầu nối nguồn (CPU_PWR)

1x Quạt CPU

1x Quạt bơm

4x Quạt hệ thống

2x Mặt trước (JFP)

1x Bộ khuếch đại âm thanh (JCI)

1x Âm thanh trước (JAUD)

1x Đầu nối Bộ điều chỉnh (JDASH)

2x Đầu nối LED RGB V2 có thể định địa chỉ (JARGB_V2)

2x Đầu nối LED RGB (JRGB)

1x Đầu cắm chân TPM (Hỗ trợ TPM 2.0)

4x Cổng USB 2.0

2x Cổng USB 5Gbps Type A

1x Cổng USB 10Gbps Type C

***

HỖ TRỢ RAID

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ M.2 NVMe

* SATA_A1~A2 không hỗ trợ chức năng RAID.

***

ĐẶC ĐIỂM LED

4 đèn LED gỡ lỗi EZ

*****
